File Detail parts/s/70181s01.dat

Official File parts/s/70181s01.dat

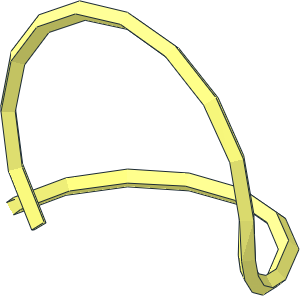

~Spring Extension 18 x 3.5mm - End Piece

File Header:

0 ~Spring Extension 18 x  3.5mm - End Piece
0 Name: s\70181s01.dat
0 Author: Magnus Forsberg [MagFors]
0 !LDRAW_ORG Subpart UPDATE 2022-04
0 !LICENSE Licensed under CC BY 4.0 : see CAreadme.txt

0 !HELP Example of usage. Settings for an extended spring.
0 !HELP 0 MLCAD SPRING 494 0 -139 -45 -1 0 0 0 1 0 0 0 -1 206 45.5 7.5 0.45 0 0
0 !HELP 1 71 0 0 -24 1 0 0 0 1 0 0 0 1 45707.dat
0 !HELP 1 0 0 0 0 1 0 0 0 1 0 0 0 1 4518b.dat
0 !HELP 1 494 0 -139 -45 1 0 0 0 1 0 0 0 1 70181s01.dat
0 !HELP 1 494 0 67 -45 -1 0 0 0 -1 0 0 0 1 70181s01.dat

0 BFC CERTIFY CCW

0 !HISTORY 2010-12-29 [MagFors] Created with the help of MLCad Spring Generator
0 !HISTORY 2019-03-06 [MagFors] Added conditional lines
0 !HISTORY 2022-07-18 [PTadmin] Official Update 2022-04
