Official File parts/s/6436s01.dat
File Header:

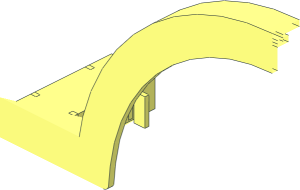

0 ~Duplo Arch 4 x 10 x 3 with 7 x 3 Cutout
0 Name: s\6436s01.dat
0 Author: Gerald Lasser [GeraldLasser]
0 !LDRAW_ORG Subpart UPDATE 2024-08
0 !LICENSE Licensed under CC BY 4.0 : see CAreadme.txt
0 BFC CERTIFY CCW
0 !HISTORY 2022-10-15 [Holly-Wood] Added conds and edge
0 !HISTORY 2024-05-29 [Holly-Wood] Fixed scaled flat prim
0 !HISTORY 2024-09-30 [OrionP] Official Update 2024-08
Show contents
0 // Bottom
3 16 -200 24 -80 -196 24 -76 -164 24 -76
3 16 -196 24 -76 -200 24 -80 -196 24 -2
3 16 -160 24 -76 -164 24 -76 -164 24 -2
3 16 -124 24 -76 -124 24 -80 -160 24 -76
4 16 -164 24 -76 -160 24 -76 -124 24 -80 -200 24 -80
1 16 -166 4 -60 0 0 -2 0 19 0 -1.5 0 0 box4-1.dat
1 16 -194 4 -60 0 0 2 0 19 0 -1.5 0 0 box4-1.dat
1 16 -194 4 -20 0 0 2 0 19 0 -1.5 0 0 box4-1.dat
1 16 -166 4 -20 0 0 -2 0 19 0 -1.5 0 0 box4-1.dat
1 16 -180 4 -74 -1.5 0 0 0 19 0 0 0 2 box4-1.dat
1 16 -180 4 -5 -1.5 0 0 0 19 0 0 0 -3 box4-1.dat
0 BFC INVERTNEXT
1 16 -180 24 -39 0 0 16 0 -20 0 -37 0 0 box5.dat
4 16 -124 24 -76 -160 24 -76 -160 4 -76 -134.3828 4 -76
1 16 -156 4 -60 0 0 4 0 19 0 -1.5 0 0 box4-1.dat
1 16 -156 4 -20 0 0 4 0 19 0 -1.5 0 0 box4-1.dat
1 16 -140 4 -74 -1.5 0 0 0 19 0 0 0 2 box4-1.dat
2 24 -160 4 -76 -141.5 4 -76
1 16 -136.4175 4 -74 0 0 2.0347 0 -1 0 2 0 0 rect3.dat
3 16 -138.4522 4 -72 -138.4522 4 -76 -160 4 -76
3 16 -141.7265 0 -80 -141.7265 0 -60 -200 0 -80
4 16 -200 24 -80 -124 24 -80 -141.7265 0 -80 -200 0 -80
0 // Arch
1 16 -124 20 -80 0 0 4 4 0 0 0 4 0 3-16cylo.dat
1 16 -124 20 -80 0 0 4 4 0 0 0 1 0 3-16chrd.dat
1 16 -124 20 -76 0 0 4 4 0 0 0 -1 0 3-16chrd.dat
1 16 -119.6362 14.9354 -78 -.6682 0 0 6.5954 -1 0 0 0 2 rect2p.dat
4 16 -134.3828 4 -76 -118.968 8.34 -76 -120.3044 21.5308 -76 -124 24 -76
4 16 -120.3044 21.5308 -80 -118.968 8.34 -80 -141.7265 0 -80 -124 24 -80
4 16 -139.0896 -13.2672 -80 -141.7265 0 -80 -118.968 8.34 -80 -115.908 -7.056 -80
4 16 -134.3828 4 -76 -127.4988 -10.1616 -76 -115.908 -7.056 -76 -118.968 8.34 -76
3 16 -131.3624 -11.1968 -76 -127.4988 -10.1616 -76 -134.3828 4 -76
4 16 -131.3624 -11.1968 -76 -134.3828 4 -76 -134.3828 4 -72 -131.3624 -11.1968 -72
4 16 -138.4522 4 -72 -135.226 -12.232 -72 -131.3624 -11.1968 -72 -134.3828 4 -72
4 16 -135.226 -12.232 -72 -138.4522 4 -72 -137.6571 0 -60 -135.226 -12.232 -60
4 16 -137.6571 0 -60 -141.7265 0 -60 -139.0896 -13.2672 -60 -135.226 -12.232 -60
2 24 -134.3828 4 -76 -131.3624 -11.1968 -76
2 24 -135.226 -12.232 -60 -137.6571 0 -60
2 24 -131.3624 -11.1968 -72 -134.3828 4 -72
2 24 -138.4522 4 -72 -135.226 -12.232 -72
1 16 -140.408 -6.6336 -70 0 0 -1.31845 0 1 6.6336 10 0 0 rect3.dat
0 BFC INVERTNEXT
1 16 0 24 -80 0 0 -120 -120 0 0 0 4 0 48\11-48cyli.dat
1 16 0 24 -80 0 0 -120 -120 0 0 0 1 0 48\11-48edge.dat
1 16 0 24 -76 0 0 -120 -120 0 0 0 1 0 48\11-48edge.dat
1 16 0 24 -76 0 0 -12 -12 0 0 0 -1 0 48\5-24ring10.dat
1 16 0 24 -76 0 0 -4 -4 0 0 0 -1 0 48\5-24ring33.dat
0 BFC INVERTNEXT
1 16 0 24 -76 0 0 -136 -136 0 0 0 4 0 48\5-24cylo.dat
1 16 0 24 -72 0 0 -4 -4 0 0 0 -1 0 48\5-24ring34.dat
0 BFC INVERTNEXT
1 16 0 24 -72 0 0 -140 -140 0 0 0 12 0 48\5-24cylo.dat
1 16 0 24 -60 0 0 -4 -4 0 0 0 -1 0 48\5-24ring35.dat
1 16 0 24 -80 0 0 -144 -144 0 0 0 20 0 48\5-24cylo.dat
1 16 0 24 -80 0 0 -24 -24 0 0 0 1 0 48\5-24ring5.dat
1 16 -6 -111.6046 -73.5 0 -6 0 0 .3954 2 -2.5 0 0 box2-9.dat
2 24 -12 -113.2092 -76 -12 -113.2092 -71
1 16 -9 -113.4069 -71 -3 0 0 .1977 4 0 0 0 3 1-4cylo.dat
1 16 -9 -109.4069 -71 -3 0 0 .1977 -1 0 0 0 3 1-4chrd.dat
1 16 -9 -113.4069 -71 -3 0 0 .1977 1 0 0 0 3 1-4chrd.dat
1 16 -4.5 -111.70345 -68 4.5 0 0 -.29655 0 2 0 -1 0 rect2p.dat
4 16 0 -110 -71 -12 -109.2092 -71 -9 -109.4069 -68 0 -110 -68
2 24 -12 -113.2092 -76 0 -114 -76
4 16 0 -114 -76 0 -114 -68 -9 -113.4069 -68 -12 -113.2092 -71
3 16 -12 -113.2092 -71 -12 -113.2092 -76 0 -114 -76
2 24 -12 -113.2092 -72 -12 -111.2092 -72
2 24 -12 -111.2092 -72 -12 -111.2092 -76
2 24 0 -114 -72 -12 -113.2092 -72
5 24 -135.226 -12.232 -60 -135.226 -12.232 -72 -137.6571 0 -60 -129.346 -29.578 -60
5 24 -131.3624 -11.1968 -72 -131.3624 -11.1968 -76 -134.3828 4 -72 -125.6504 -28.0472 -72
5 24 -118.968 8.34 -76 -118.968 8.34 -80 -120.3044 21.5308 -76 -115.908 -7.056 -76
5 24 -120.3044 21.5308 -80 -120.3044 21.5308 -76 -118.968 8.34 -76 -121.1716 22.8284 -76
5 24 -139.0896 -13.2672 -60 -139.0896 -13.2672 -80 -133.0416 -31.1088 -60 -141.7265 0 -60
Status:
Official
This part has the following warnings
-
5 decimal places exceeds the recommendation for Subpart in the library specificationLine text: 1 16 -140.408 -6.6336 -70 0 0 -1.31845 0 1 6.6336 10 0 0 rect3.dat
-
5 decimal places exceeds the recommendation for Subpart in the library specificationLine text: 1 16 -4.5 -111.70345 -68 4.5 0 0 -.29655 0 2 0 -1 0 rect2p.dat
