Official File parts/s/13355s03.dat
File Header:

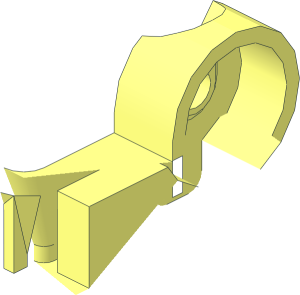

0 ~Duplo Plate 2 x 2 with Hinge Extended on Side - Partial Half Hinge
0 Name: s\13355s03.dat
0 Author: Peter Blomberg [WUIt]
0 !LDRAW_ORG Subpart UPDATE 2025-07
0 !LICENSE Licensed under CC BY 4.0 : see CAreadme.txt
0 BFC CERTIFY CCW
0 !HISTORY 2025-07-27 [OrionP] Official Update 2025-07
Show contents
1 16 0 0 0 1 0 0 0 1 0 0 0 -1 dhingesocket.dat
0 // inner cyl
0 BFC INVERTNEXT
1 16 40 0 0 0 -13.5 0 0 0 15.2 15.2 0 0 1-8cylo.dat
0 // right, inside smaller cyl
1 16 26.5 0 0 0 -1 0 0 0 15.2 15.2 0 0 1-8chrd.dat
0 // 5 decimals needed
3 16 26.5 5.5311 -5.5311 26.5 0 -15.2 26.5 10.74792 -10.74792
3 16 26.5 5.5311 5.5311 26.5 10.74792 10.74792 26.5 0 15.2
4 16 26.5 10.74792 10.74792 26.5 5.5311 5.5311 26.5 5.5311 -5.5311 26.5 10.74792 -10.74792
0 // right, between cyls
1 16 40 0 0 0 -1 0 0 0 3.8 3.8 0 0 1-8ring4.dat
1 16 40 0 0 0 -1 0 0 0 -3.8 3.8 0 0 1-8ring4.dat
1 16 40 0 0 0 -1 0 0 0 -3.8 -3.8 0 0 1-8ring4.dat
0 // outer cyl
1 16 22.5 0 0 0 17.5 0 0 0 -19 -19 0 0 1-8cylo.dat
1 16 22.5 0 0 0 17.5 0 0 0 -19 19 0 0 1-8cylo.dat
1 16 22.5 0 0 0 17.5 0 0 0 19 19 0 0 3-16cylo.dat
0 // left
1 16 22.5 0 0 0 1 0 0 0 -19 -19 0 0 1-8chrd.dat
1 16 22.5 0 0 0 1 0 0 0 -19 19 0 0 1-8chrd.dat
1 16 22.5 0 0 0 1 0 0 0 19 19 0 0 3-16chrd.dat
4 16 22.5 -13.4349 13.4349 22.5 0 19 22.5 17.5541 7.2713 22.5 5.8667 5.8667
3 16 22.5 17.5541 7.2713 22.5 19 1.5 22.5 5.8667 5.8667
4 16 22.5 17.5541 -7.2713 22.5 0 -19 22.5 -13.4349 -13.4349 22.5 5.8667 -5.8667
3 16 22.5 19 -1.5 22.5 17.5541 -7.2713 22.5 5.8667 -5.8667
4 16 22.5 5.8667 0 22.5 5.8667 5.8667 22.5 19 1.5 22.5 19 -1.5
3 16 22.5 5.8667 0 22.5 19 -1.5 22.5 5.8667 -5.8667
0 // down peg
2 24 22.5 19 -1.5 22.5 28 -1.5
2 24 22.5 19 1.5 22.5 28 1.5
2 24 22.5 19 1.5 22.5 19 -1.5
2 24 22.5 28 1.5 22.5 28 -1.5
0 // left side of down peg
1 16 22.5 25 3.2713 0 1 0 4 0 0 0 0 4 1-4chrd.dat
4 16 22.5 29 3.2713 22.5 28 1.5 22.5 19 1.5 22.5 17.5541 7.2713
3 16 22.5 25 7.2713 22.5 29 3.2713 22.5 17.5541 7.2713
1 16 22.5 25 -3.2713 0 1 0 4 0 0 0 0 -4 1-4chrd.dat
4 16 22.5 19 -1.5 22.5 28 -1.5 22.5 29 -3.2713 22.5 17.5541 -7.2713
3 16 22.5 29 -3.2713 22.5 25 -7.2713 22.5 17.5541 -7.2713
4 16 22.5 28 1.5 22.5 29 3.2713 22.5 29 -3.2713 22.5 28 -1.5
2 24 22.5 29 -3.2713 22.5 29 3.2713
2 24 22.5 25 -7.2713 22.5 17.5541 -7.2713
2 24 22.5 25 7.2713 22.5 17.5541 7.2713
0 // inner surfaces
2 24 26.5 17.5541 -7.2713 26.5 13.4349 -13.4349
2 24 26.5 13.4349 -13.4349 26.5 9 -16.3988
2 24 36 17.5541 -7.2713 36 13.4349 -13.4349
2 24 36 13.4349 -13.4349 36 9 -16.3988
4 16 36 13.4349 -13.4349 26.5 13.4349 -13.4349 26.5 17.5541 -7.2713 36 17.5541 -7.2713
4 16 36 9 -16.3988 26.5 9 -16.3988 26.5 13.4349 -13.4349 36 13.4349 -13.4349
5 24 36 17.5541 -7.2713 26.5 17.5541 -7.2713 36 19 0 36 13.4349 -13.4349
5 24 36 13.4349 -13.4349 26.5 13.4349 -13.4349 36 17.5541 -7.2713 36 9 -16.3988
2 24 36 9 -16.3988 26.5 9 -16.3988
0 // notches
2 24 21.5 28 -48 18.5 28 -48
2 24 18.5 28 -48 18.5 28 -44
2 24 18.5 28 -44 21.5 28 -44
2 24 21.5 28 -44 21.5 28 -48
2 24 21.5 9 -48 18.5 12.2 -48
2 24 18.5 12.2 -48 18.5 25 -44
2 24 21.5 25 -44 21.5 9 -48
2 24 21.5 9 -48 21.5 28 -48
2 24 18.5 12.2 -48 18.5 28 -48
2 24 21.5 25 -44 21.5 28 -44
2 24 18.5 25 -44 18.5 28 -44
4 16 21.5 28 -44 21.5 28 -48 18.5 28 -48 18.5 28 -44
4 16 21.5 9 -48 18.5 12.2 -48 18.5 28 -48 21.5 28 -48
4 16 18.5 12.2 -48 18.5 25 -44 18.5 28 -44 18.5 28 -48
4 16 21.5 25 -44 21.5 9 -48 21.5 28 -48 21.5 28 -44
0 // bottom reinforcements
3 16 25.5 9 -44 21.5 9 -48 21.5 25 -44
3 16 18.5 9 -49 18.5 12.2 -48 21.5 9 -48
2 24 18.5 9 -49 21.5 9 -48
2 24 21.5 9 -48 25.5 9 -44
2 24 25.5 9 -44 21.5 25 -44
5 24 18.5 12.2 -48 18.5 9 -49 21.5 9 -48 -18.5 25 -44
0 // bottom helm
3 16 36 29 -40 36 29 -44 26.5 29 -40
3 16 26.5 29 -40 36 29 -44 22.5 29 -40
3 16 19.5 29 -40 22.5 29 -40 36 29 -44
3 16 26.5 29 -40 22.5 29 -40 22.5 29 -37
4 16 22.5 29 -37 22.5 29 -36 26.5 29 -36 26.5 29 -40
2 24 26.5 29 -40 36 29 -40
2 24 22.5 25 -32 22.5 17.5541 -32
2 24 26.5 25 -32 26.5 17.5541 -32
2 24 22.5 17.5541 -32 26.5 17.5541 -32
2 24 26.5 17.5541 -32 26.5 17.5541 -7.2713
2 24 22.5 17.5541 -32 22.5 17.5541 -7.2713
2 24 22.5 17.5541 -7.2713 26.5 17.5541 -7.2713
4 16 26.5 17.5541 -7.2713 26.5 17.5541 -32 22.5 17.5541 -32 22.5 17.5541 -7.2713
4 16 26.5 17.5541 -32 26.5 25 -32 22.5 25 -32 22.5 17.5541 -32
0 // corner box inner surface
2 24 26.5 9 -40 36 9 -40
2 24 36 9 -40 36 29 -40
2 24 26.5 9 -40 26.5 29 -40
4 16 26.5 9 -40 36 9 -40 36 29 -40 26.5 29 -40
4 16 26.5 29 -40 26.5 25 -32 26.5 17.5541 -32 26.5 9 -40
4 16 26.5 9 -16.3988 36 9 -16.3988 36 9 -40 26.5 9 -40
2 24 26.5 9 -40 26.5 9 -16.3988
2 24 36 9 -40 36 9 -16.3988
1 16 26.5 25 -36 0 -1 0 4 0 0 0 0 4 1-4chrd.dat
3 16 26.5 29 -40 26.5 29 -36 26.5 25 -32
4 16 36 9 -40 36 9 -16.3988 36 13.4349 -13.4349 36 29 -40
4 16 26.5 13.4349 -13.4349 26.5 9 -16.3988 26.5 9 -40 26.5 17.5541 -32
3 16 26.5 17.5541 -32 26.5 17.5541 -7.2713 26.5 13.4349 -13.4349
0 // outer surfaces
2 24 22.5 5 -40 22.5 5 -19
2 24 40 5 -19 22.5 5 -19
2 24 22.5 5 -19 22.5 0 -19
2 24 40 5 -19 40 0 -19
4 16 22.5 5 -19 40 5 -19 40 0 -19 22.5 0 -19
4 16 22.5 17.5541 -32 22.5 25 -32 22.5 25 -37 22.5 5 -40
3 16 22.5 5 -19 22.5 5 -40 40 5 -19
3 16 40 5 -19 22.5 5 -40 22.5 5 -46
3 16 22.5 0 -19 22.5 17.5541 -7.2713 22.5 5 -19
4 16 22.5 17.5541 -7.2713 22.5 17.5541 -32 22.5 5 -40 22.5 5 -19
4 16 22.5 25 -32 22.5 29 -36 22.5 29 -37 22.5 25 -37
1 16 22.5 25 -36 0 4 0 4 0 0 0 0 4 1-4cylo.dat
1 16 22.5 25 -36 0 1 0 4 0 0 0 0 4 1-4chrd.dat
2 24 22.5 29 -37 22.5 29 -36
2 24 26.5 29 -36 26.5 29 -40
0 // curved slope
0 BFC INVERTNEXT
1 16 19.5 25 -37 3 0 0 0 4 0 0 0 -3 1-4cylo.dat
1 16 19.5 29 -37 3 0 0 0 -1 0 0 0 -3 1-4ndis.dat
0 BFC INVERTNEXT
1 16 16.5 5 -40 3 3 0 0 20 0 0 3 -3 1-4con1.dat
1 16 16.5 5 -40 6 0 0 0 1 0 0 0 -6 1-4ndis.dat
1 16 16.5 5 -40 6 0 0 0 1 0 0 0 -6 1-4edge.dat
Status:
Official
