Unofficial File parts/s/560s02.dat
File Header:

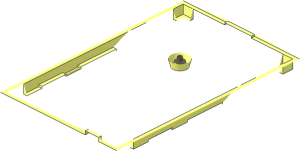

0 ~Electric 4.5V Battery Box 7 x 11 x 3 Type 1 Lid Bottom
0 Name: s\560s02.dat
0 Author: Rene Rechthaler [Blechtaler]
0 !LDRAW_ORG Unofficial_Subpart
0 !LICENSE Licensed under CC BY 4.0 : see CAreadme.txt
0 BFC CERTIFY CCW
Show contents
0 // center screw cone
1 16 0 6 36 0 0 2 0 7.5 0 2 0 0 4-4con4.dat
1 16 0 13.5 36 0 0 8 0 1 0 8 0 0 4-4edge.dat
1 16 0 13.5 36 0 0 2 0 -1 0 2 0 0 4-4ring3.dat
1 16 0 13.5 36 0 0 1 0 -1 0 1 0 0 4-4ring5.dat
0 BFC INVERTNEXT
1 16 0 8.5 36 0 0 5 0 5 0 5 0 0 4-4cylo.dat
1 60 0 8.5 36 0 0 2.5 0 -1 0 2.5 0 0 4-4ring1.dat
0 BFC INVERTNEXT
1 60 0 4 36 0 0 2.5 0 4.5 0 2.5 0 0 4-4cylo.dat
0 // front cutout
0 BFC INVERTNEXT
1 16 40 8 -108 0 0 8 0 -4 0 2 0 0 box3u5p.dat
4 16 48 8 -110 48 8 -106 66 8 -106 70 8 -110
4 16 -70 8 -110 -66 8 -106 32 8 -106 32 8 -110
3 16 48 4 -110 48 8 -110 70 8 -110
3 16 -70 8 -110 32 8 -110 32 4 -110
2 24 48 8 -110 70 8 -110
2 24 -70 8 -110 32 8 -110
0 // rear cutout
0 BFC INVERTNEXT
1 16 0 8 108 0 0 -16 0 -2 0 -2 0 0 box3u2p.dat
1 16 60 13 100 0 0 6 5 0 0 0 6 0 box2-5.dat
1 16 -60 13 100 0 -6 0 5 0 0 0 0 6 box2-5.dat
4 16 66 18 106 66 18 94 62 18 94 62 18 102
4 16 66 18 106 62 18 102 54 18 102 54 18 106
4 16 -66 18 106 -54 18 106 -54 18 102 -62 18 102
4 16 -66 18 106 -62 18 102 -62 18 94 -66 18 94
4 16 70 8 110 54 8 106 16 8 106 16 8 110
4 16 -16 8 110 -16 8 106 -54 8 106 -70 8 110
3 16 66 8 106 54 8 106 70 8 110
3 16 -54 8 106 -66 8 106 -70 8 110
3 16 66 8 106 70 8 110 66 8 94
3 16 -66 8 94 -70 8 110 -66 8 106
3 16 70 8 110 16 8 110 16 6 110
3 16 -16 6 110 -16 8 110 -70 8 110
3 16 54 18 102 54 8 106 54 18 106
3 16 66 8 94 62 18 94 66 18 94
3 16 -54 8 106 -54 18 102 -54 18 106
3 16 -66 8 94 -66 18 94 -62 18 94
2 24 70 8 110 16 8 110
2 24 -70 8 110 -16 8 110
2 24 -54 8 106 -16 8 106
2 24 54 8 106 16 8 106
2 24 -66 18 94 -62 18 94
2 24 -54 18 102 -54 18 106
2 24 62 18 94 66 18 94
2 24 54 18 102 54 18 106
0 // sides
0 BFC INVERTNEXT
1 16 64 17 0.25 2 0 0 0 -1 0 0 0 21.25 box2-7.dat
1 16 64 16 -30 0 0 2 0 2 0 9 0 0 box5-2p.dat
0 BFC INVERTNEXT
1 16 64 17 -53.5 2 0 0 0 -1 0 0 0 -14.5 box2-7.dat
3 16 66 16 -21 66 16 21.5 66 8 39.5
4 16 66 16 -39 66 16 -21 66 8 39.5 66 8 -86
3 16 66 8 -86 66 16 -68 66 16 -39
0 BFC INVERTNEXT
1 16 -64 17 0.25 2 0 0 0 -1 0 0 0 21.25 box2-7.dat
1 16 -64 16 -30 0 0 2 0 2 0 9 0 0 box5-2p.dat
0 BFC INVERTNEXT
1 16 -64 17 -53.5 2 0 0 0 -1 0 0 0 -14.5 box2-7.dat
3 16 -66 8 39.5 -66 16 21.5 -66 16 -21
4 16 -66 8 -86 -66 8 39.5 -66 16 -21 -66 16 -39
3 16 -66 16 -39 -66 16 -68 -66 8 -86
1 16 -64 18 -77 2 0 0 0 -1 0 0 0 9 rect.dat
1 16 64 18 -77 2 0 0 0 -1 0 0 0 9 rect.dat
3 16 -66 8 -106 -70 8 -110 -66 8 -86
3 16 -66 8 -86 -66 18 -86 -62 18 -86
3 16 70 8 -110 66 8 -106 66 8 -86
3 16 66 18 -86 66 8 -86 62 18 -86
2 24 66 8 -86 66 18 -86
2 24 -66 8 -86 -66 18 -86
4 16 -66 18 -86 -66 8 -86 -66 16 -68 -66 18 -68
4 16 66 18 -68 66 16 -68 66 8 -86 66 18 -86
2 24 -66 8 -86 -66 8 39.5
2 24 66 8 -86 66 8 39.5
4 16 -70 8 40 -66 8 39.5 -66 8 -86 -70 8 -110
3 16 -70 8 40 -66 8 43.5 -66 8 39.5
4 16 70 8 40 70 8 -110 66 8 -86 66 8 39.5
3 16 66 8 39.5 66 8 43.5 70 8 40
3 16 -70 8 110 -66 8 94 -66 8 61.5
3 16 66 8 94 70 8 110 66 8 61.5
4 16 -66 8 61.5 -66 8 43.5 -70 8 40 -70 8 110
4 16 66 8 61.5 70 8 110 70 8 40 66 8 43.5
2 24 -66 8 43.5 -66 8 61.5
2 24 66 8 43.5 66 8 61.5
Status:
Needs 2 More Votes (N)
Current Votes:
None
Official parents and subparts
Part Events:
subfiled and slightly improved
2025-12-11 18:55:18
Maybe you should remove the bottom inside the screw cone.
It creates a duplication in the thin lid.
It creates a duplication in the thin lid.
removed duplicated faces
