Unofficial File parts/u9380.dat
Part Attributes:
File Header:

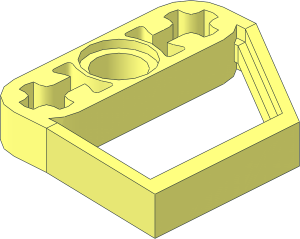

0 Technic Beam 3 x 0.5 Liftarm with Handle
0 Name: u9380.dat
0 Author: Rene Rechthaler [Blechtaler]
0 !LDRAW_ORG Unofficial_Part
0 !LICENSE Licensed under CC BY 4.0 : see CAreadme.txt
0 BFC CERTIFY CCW
Show contents
0 // Technic Beam 3 x 0.5 Liftarm from 6632.dat by [guyvivan]
1 16 0 -5 0 -9 0 0 0 10 0 0 0 -9 1-4cylo.dat
1 16 0 5 0 -3 0 0 0 -1 0 0 0 -3 1-4ring2.dat
1 16 0 -5 0 -3 0 0 0 1 0 0 0 -3 1-4ring2.dat
1 16 0 -5 0 1 0 0 0 10 0 0 0 1 axlehol4.dat
1 16 0 -5 10 1 0 0 0 10 0 0 0 1 npeghol4.dat
1 16 0 -5 20 1 0 0 0 1 0 0 0 1 4-4ring8.dat
1 16 0 5 20 1 0 0 0 -1 0 0 0 1 4-4ring8.dat
1 16 0 -5 20 1 0 0 0 1 0 0 0 1 peghole.dat
1 16 0 5 20 1 0 0 0 -1 0 0 0 1 peghole.dat
0 BFC INVERTNEXT
1 16 0 -3 20 6 0 0 0 6 0 0 0 6 4-4cyli.dat
1 16 0 -5 30 1 0 0 0 10 0 0 0 -1 npeghol4.dat
1 16 0 -5 40 1 0 0 0 10 0 0 0 -1 axlehol4.dat
1 16 -9 0 20 0 1 0 0 0 5 20 0 0 rect2p.dat
1 16 9 0 20 0 -1 0 0 0 5 20 0 0 rect2p.dat
1 16 0 -5 40 -9 0 0 0 10 0 0 0 9 1-4cylo.dat
1 16 0 -5 40 -3 0 0 0 1 0 0 0 3 1-4ring2.dat
1 16 0 5 40 -3 0 0 0 -1 0 0 0 3 1-4ring2.dat
0 // handle connection
1 16 0 -5 0 9 0 0 0 10 0 0 0 -9 1-16cylo.dat
1 16 0 -5 0 9 0 0 0 1 0 0 0 -9 1-16chrd.dat
1 16 0 5 0 9 0 0 0 -1 0 0 0 -9 1-16chrd.dat
1 16 0 -5 0 6 0 0 0 1 0 0 0 -6 1-4ndis.dat
1 16 0 5 0 6 0 0 0 -1 0 0 0 -6 1-4ndis.dat
1 16 0 -5 40 9 0 0 0 10 0 0 0 9 1-16cylo.dat
1 16 0 -5 40 9 0 0 0 1 0 0 0 9 1-16chrd.dat
1 16 0 5 40 9 0 0 0 -1 0 0 0 9 1-16chrd.dat
1 16 0 -5 40 6 0 0 0 1 0 0 0 6 1-4ndis.dat
1 16 0 5 40 6 0 0 0 -1 0 0 0 6 1-4ndis.dat
1 16 4.5 0 -9 4.5 0 0 0 0 5 0 1 0 rect2p.dat
1 16 4.5 0 49 4.5 0 0 0 0 5 0 -1 0 rect2p.dat
1 16 7.8035 -3.5 -6 1.1965 0 0 0 0 1.5 0 -1 0 rect.dat
1 16 7.8035 3.5 -6 1.1965 0 0 0 0 1.5 0 -1 0 rect.dat
1 16 8.4719 0 -4 .5281 0 0 0 0 2 0 -1 0 rect2p.dat
1 16 7.8035 -3.5 46 1.1965 0 0 0 0 1.5 0 1 0 rect.dat
1 16 7.8035 3.5 46 1.1965 0 0 0 0 1.5 0 1 0 rect.dat
1 16 8.4719 0 44 .5281 0 0 0 0 2 0 1 0 rect2p.dat
1 16 9 0 -7.5 0 1 0 5 0 0 0 0 -1.5 recte3.dat
1 16 9 0 -5 0 1 0 2 0 0 0 0 1 recte3.dat
1 16 7.2754 0 -5 0 1 .6684 2 0 0 0 0 1 recte3.dat
1 16 9 0 47.5 0 1 0 5 0 0 0 0 1.5 recte3.dat
1 16 9 0 45 0 1 0 2 0 0 0 0 -1 recte3.dat
1 16 7.2754 0 45 0 1 .6684 2 0 0 0 0 -1 recte3.dat
2 24 8.3151 -5 -3.4443 6.607 -5 -6
2 24 8.3151 5 -3.4443 6.607 5 -6
2 24 8.3151 -5 43.4443 6.607 -5 46
2 24 8.3151 5 43.4443 6.607 5 46
5 24 8.3151 -5 -3.4443 8.3151 5 -3.4443 9 5 0 6.607 5 -6
5 24 8.3151 -5 43.4443 8.3151 5 43.4443 9 5 40 6.607 5 46
3 16 9 -5 -9 9 -5 -6 6.607 -5 -6
4 16 9 -5 -9 6.607 -5 -6 6 -5 -6 0 -5 -9
3 16 0 -5 -9 6 -5 -6 0 -5 -6
4 16 8.3151 -5 -3.4443 6 -5 0 6 -5 -6 6.607 -5 -6
3 16 6 -5 0 8.3151 -5 -3.4443 9 -5 0
4 16 8.3151 -5 -3.4443 6.607 -5 -6 6.607 -2 -6 7.9438 -2 -4
4 16 8.3151 -5 -3.4443 7.9438 -2 -4 7.9438 2 -4 8.3151 5 -3.4443
4 16 7.9438 -2 -4 6.607 -2 -6 9 -2 -6 9 -2 -4
4 16 6.607 2 -6 7.9438 2 -4 9 2 -4 9 2 -6
4 16 7.9438 2 -4 6.607 2 -6 6.607 5 -6 8.3151 5 -3.4443
3 16 9 5 -6 9 5 -9 6.607 5 -6
4 16 6 5 -6 6.607 5 -6 9 5 -9 0 5 -9
3 16 6 5 -6 0 5 -9 0 5 -6
4 16 6 5 -6 6 5 0 8.3151 5 -3.4443 6.607 5 -6
3 16 8.3151 5 -3.4443 6 5 0 9 5 0
3 16 9 -5 46 9 -5 49 6.607 -5 46
4 16 6 -5 46 6.607 -5 46 9 -5 49 0 -5 49
3 16 6 -5 46 0 -5 49 0 -5 46
4 16 6 -5 46 6 -5 40 8.3151 -5 43.4443 6.607 -5 46
3 16 8.3151 -5 43.4443 6 -5 40 9 -5 40
4 16 6.607 -2 46 6.607 -5 46 8.3151 -5 43.4443 7.9438 -2 44
4 16 7.9438 2 44 7.9438 -2 44 8.3151 -5 43.4443 8.3151 5 43.4443
4 16 9 -2 46 6.607 -2 46 7.9438 -2 44 9 -2 44
4 16 9 2 44 7.9438 2 44 6.607 2 46 9 2 46
4 16 6.607 5 46 6.607 2 46 7.9438 2 44 8.3151 5 43.4443
3 16 9 5 49 9 5 46 6.607 5 46
4 16 9 5 49 6.607 5 46 6 5 46 0 5 49
3 16 0 5 49 6 5 46 0 5 46
4 16 8.3151 5 43.4443 6 5 40 6 5 46 6.607 5 46
3 16 6 5 40 8.3151 5 43.4443 9 5 40
0 // handle
1 16 30 10 20 0 -1 0 0 0 5 20 0 0 rect.dat
1 16 19.5 5 -4.5 -10.5 0 0 -5 0 5 -4.5 1 0 rect2p.dat
1 16 19.5 5 44.5 -10.5 0 0 -5 0 5 4.5 -1 0 rect2p.dat
1 16 27 5.0714 20 0 1 0 1.5 0 0 0 0 18.2858 rect.dat
1 16 27 12.0714 20 0 1 0 1.5 0 0 0 0 18.2858 rect.dat
1 16 25 7.619 20 0 1 0 2 0 0 0 0 17.1428 rect.dat
1 16 18 .7857 -2.1429 9 0 0 4.2857 0 1.5 3.8571 -1 0 rect2p.dat
1 16 17 3.8095 -.5714 8 0 0 3.8095 0 2 3.4286 -1 0 rect2p.dat
1 16 18 7.7857 -2.1429 9 0 0 4.2857 0 1.5 3.8571 -1 0 rect2p.dat
1 16 18 .7857 42.1429 9 0 0 4.2857 0 1.5 -3.8571 1 0 rect2p.dat
1 16 17 3.8095 40.5714 8 0 0 3.8095 0 2 -3.4286 1 0 rect2p.dat
1 16 18 7.7857 42.1429 9 0 0 4.2857 0 1.5 -3.8571 1 0 rect2p.dat
4 16 27 3.5714 1.7142 9 -5 -6 9 -5 -9 30 5 0
4 16 27 3.5714 38.2858 27 3.5714 1.7142 30 5 0 30 5 40
4 16 9 -5 46 27 3.5714 38.2858 30 5 40 9 -5 49
4 16 25 5.619 2.8572 9 -2 -4 9 -2 -6 27 6.5714 1.7142
4 16 25 5.619 37.1428 25 5.619 2.8572 27 6.5714 1.7142 27 6.5714 38.2858
4 16 9 -2 44 25 5.619 37.1428 27 6.5714 38.2858 9 -2 46
4 16 9 5 -9 9 5 -6 27 13.5714 1.7142 30 15 0
4 16 30 15 0 27 13.5714 1.7142 27 13.5714 38.2858 30 15 40
4 16 30 15 40 27 13.5714 38.2858 9 5 46 9 5 49
4 16 9 2 -6 9 2 -4 25 9.619 2.8572 27 10.5714 1.7142
4 16 27 10.5714 1.7142 25 9.619 2.8572 25 9.619 37.1428 27 10.5714 38.2858
4 16 27 10.5714 38.2858 25 9.619 37.1428 9 2 44 9 2 46
Status:
Errors Found (HN)
Current Votes:
| User | Vote |
|---|---|
| Blechtaler | Hold |
Official parents and subparts
Part Events:
hold until release (also needs renumber then)
should also get checked with the digital mesh if availiable (now its only made from the 14 pieces of the set pic)
should also get checked with the digital mesh if availiable (now its only made from the 14 pieces of the set pic)
Creative Commons Attribution License information
This part is copyright ©
Rene Rechthaler
Licensed under
CC BY 4.0
supposed release in August
(subpart needed? half handle?)
